產品名稱：電動對夾軟密封蝶閥

產品型號：D971X

產品口徑：DN40-1200

產品壓力：1.0~1.6Mpa

產品材質：球鐵、鑄鋼、不銹鋼等

聯系電話：15901687301

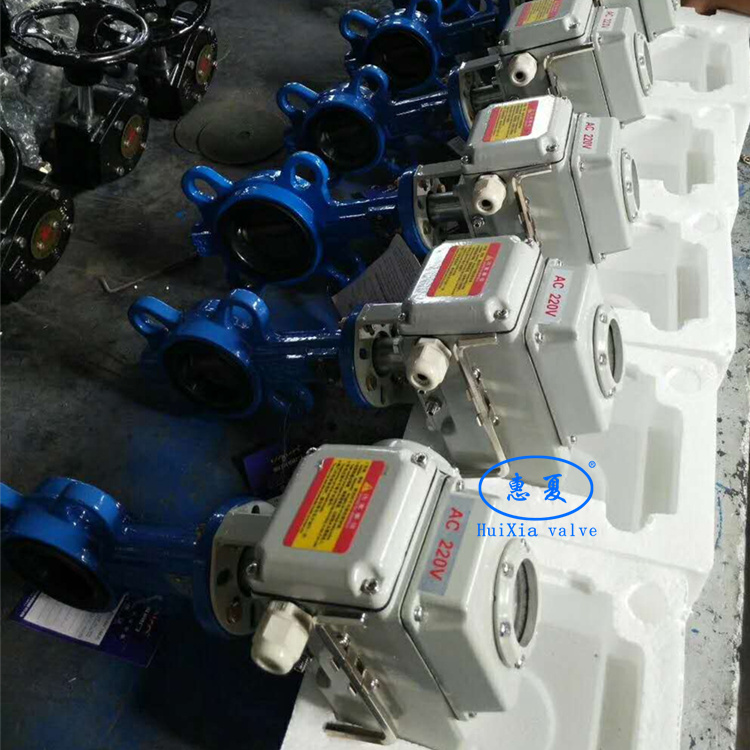

上海蝶閥D971X 電動對夾軟密封蝶閥產品說明：

上海蝶閥D971X 電動對夾軟密封蝶閥又叫電動對夾蝶閥或電動軟密封蝶閥，具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。電動蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

上海蝶閥產品特點：

1、閥體只需最小的安裝空間,任務原理容易牢靠。
2、具有很大的流通性能，經過閥門的壓力損失極小。
3、具有十分明顯的經濟性，尤其是較大口徑的蝶閥。
4、閥體配合規范的凸面管道法蘭。
5、近似等百分比的流量特性，可用于調節或開關式控制。
6、采用特殊的閥座密封合適于介質較干凈的液體和氣體。

技術參數及性能：

執行器技術參數		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN40～500mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.0、1.6MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	碳鋼、2cr13、304/316不銹鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵、碳鋼、不銹鋼
動作時間	15秒/30秒/60秒	閥板材質	球墨鑄鐵、304/316/316L不銹鋼、尼龍
環境溫度	-30°～60°	閥座密封	EPDM、NBR、耐磨橡膠
手動操作	附帶手柄操作	結構形式	中線型
限位	電氣、機械二重限位	溫度	EPDM≤105℃、NBR≤68℃
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、空氣、天然氣
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	用途廣、整體造價低、流量大、流阻小

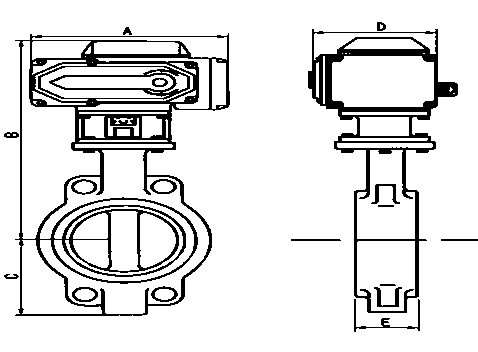

外形及連接尺寸：

公稱通徑DN	A	B	C	D	E
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	32
50	155	353	62	104	43
65	155	362	70	104	46
80	155	368	89	104	46
100	208	392	106	115	52
125	208	407	120	115	56
150	208	446	132	115	56
200	256	489	164	127	60
250	256	514	200	127	68
300	256	568	238	127	78
350	288	629	280	164	78
400	288	662	302	164	102
450	288	693	335	164	114
500	288	729	360	164	127

訂貨說明：
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V 2、介質類型、溫度、壓力 3、控制類型：開關型、無源觸點型、閥位信號反饋型，智能調節型 4、智能調節型：輸入信號4-20mA，1-5V，0-10V，輸出信號:4-20mA，1-5V，0-10V
注意事項：
1：請務必接對電源相序，以免閥門或執行器損壞。 2：通電時禁止手動操作。 3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。 4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。 5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。 6：請確定輸入電壓和配線接點是否正確。 7：禁止超負荷使用電動執行器。

聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：m.isyv.cn。
